HOW TO: Cum sa inlocuim ecranul monocrom cu ecran color si gps

[alex55 Find all posts View Profile Close alex55]

Pentru inlocuirea ecranului monocrom cu ecran color avem nevoie de urmatoarele:
1. ecran color
2. calculator de imagine cu suportul de plastic
3. mufe si cablaj RCA
4. cabluri intre calculatorul de imagine, ecranul color si ecranul monocrom.

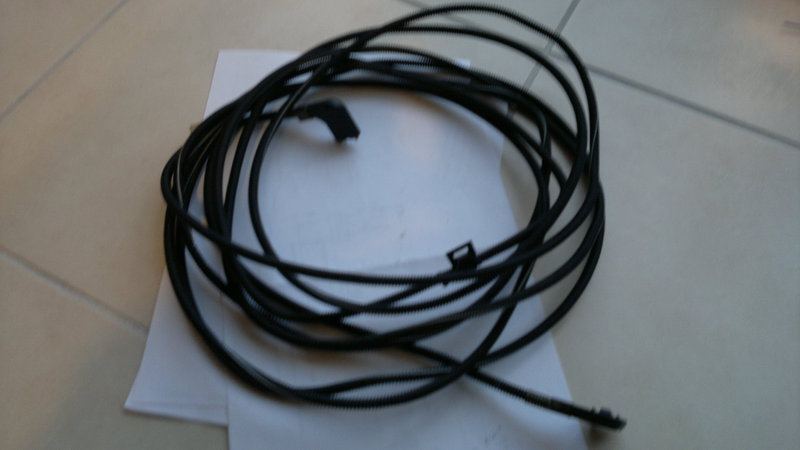

5. rama ornament 1 si ornament ecran color
Daca dorim sa punem si gps iar masina a fost precablata ptr un gps monocrom mai avem nevoie:

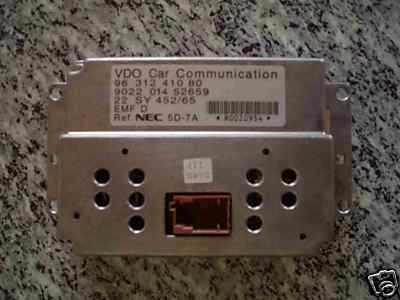

6. lector gps
7. antena gps
8. fibra optica
9. mufa lector gps
10. transformatoare de linie

Prima oara vom incepe prin a scoate ornamentul ecranului monocrom. Se introduce un spaclu subtire sau o surubelnita lata si subtire intre rama si suportul de la ecranul monocrom si se misca pe contur pana se poate scoate rama. Apoi se desfac cele 4 surubri ale ecranului monocrom si se trage ecranul monocrom afara. Se scoate mufa maro de 18 pini din spatele ecranului monocrom si se desface mufa pentru a vedea numarul si localizarea pinilor in mufa. Se desfac suruburile de la rama ornamentului ecranului monocrom si se inlocuieste cu rama ornamentului ecranului color.
Apoi se da torpedoul jos prin scoaterea celor doua tije de plastic alb si apoi se desfac cele 2 suruburi de la cele doua cleme de sus in care se agata torpedoul, cele 3 suruburi de pe latura de sus, cele 2 din inteiorul gaurii de unde trebuia sa fie torpedoul si mai este un surub in partea stanga jos sub muchia din partea stanga a locului unde vine torpedoul. Se scoate si acest surub si apoi se da jos capacul locului in care venea torpedoul.
Se introduce suportul de plastic al calculatorului de imagine in partea dreapta a locului torpedoului pe dedesubt si apoi se prinde in cele trei suruburi. Trebuie avut mare grija cu suport de plastic ptr ca pozitia in care intra este dificil de gast si este posibil daca fortati sa rupeti piciorul de sus in care este prins cel de-al 3 surub asa cum am patit eu. Apoi introduceti calculatoul de imagine si il printdeti in surub si eu i-am mai pus un soricel peste suport in partea de sus ptr ca mi s-a parut prea putin sa stea doar intr-un surub. Apoi se introduc in mufele calculatorlui de imagine cele 2 mufe de la priza RCA din torpedou. Mufa cu cele 2 transformatoare de linie nu o veti introduce decat daca vreti sa puneti si gps. Acum trebuie facute cablurile de la mufa calculatorului de imagine la mufa ecranului color daca nu le aveti (eu le-am avut) si de la mufa ecranului monocrom la mufa calculatorului de imagine.

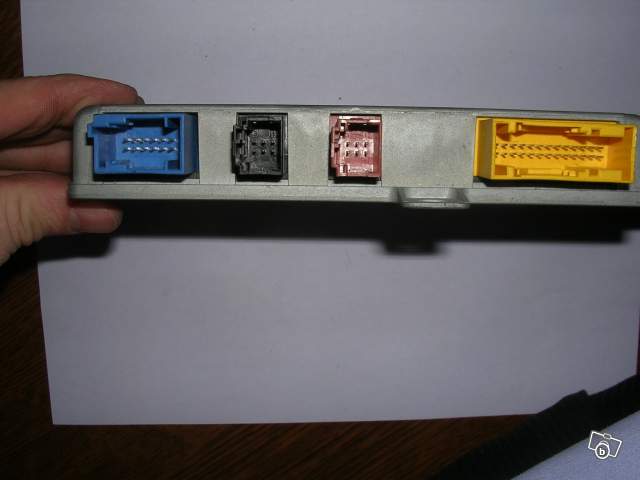

Mufa ecranului monocrom are 18 pini. Mufa calculatorului de imagine are 26 pini. Mufa ecranului color are 12 pini.Iata corespondenta acestor fire unde PJ este mufa galbena a calculatorului de imagine, EM este mufa ecranului monocrom iar EC este mufa ecranului color:

1EC-14PJ
2EC-15PJ
3EC-1PJ
4EC-4PJ
5EC-16PJ
6EC-17PJ
11EC-5PJ
12EC-3PJ
8EC-2PJ
deci firul de la pinul 1 de la mufa ecranului color vine la pinul 14 de la mufa galbena a calculatorului de imagine si asa mai departe

1EM-7PJ
2EM-18PJ
3EM-21PJ
4EM-13PJ
6EM-10PJ
7EM-25PJ
8EM-12PJ
9EM-11PJ
10EM-6PJ
11EM-20PJ
12EM-24PJ
13EM-23PJ
14EM-22PJ
15EM-9PJ
18EM-26PJ
unde firul de la pinul 1 de la mufa ecranului monocrom vine la pinul 7 de la mufa galbena a calculatorului de imagine si asa mai departe.
Deci pini 7, 9 si 10 de la ecranul color, 5, 16 si 17 de la ecranul monocrom si 8 si 19 de la mufa galbena a calculatorului de imagine nu exista sau nu sunt folosite.
Acum ptr mufa ecranului monocrom aveti 2 posibilitati:
-fie sa taiati mufa tata care intra in ecranul monocrom si sa lipiti firele care merg spre calculatorul de imagine
-fie daca ecranul monocrom nu mai este bun sa desprindeti mufa mama de pe cablajul ecranului monocrom si sa lipiti firele pe ea si apoi sa mufati cele 2 mufe. Eu am ales varianta sa tai firele de la mufa tata ptr ca ecranul meu monocrom este bun si vreau sa il vand sa mai recuperez din bani.
Cam aceasta este procedura. Cand o sa mai am ceva timp o sa scriu si cum se pune si gps

[claw22cl Find all posts View Profile Close claw22cl]

Mersi de informatii cand am timp o sa incerc si eu sa vad daca mere. Am tot pe cealalta masina.

[alex55 Find all posts View Profile Close alex55]

de mers merge sigur ptr ca am verificat. daca apar nelamuriri scrie-mi si daca stiu urmaresc sa raspund cat pot de repede. succes

[dinraa Find all posts View Profile Close dinraa]

Felicitari pentru post si mai ales pentru munca depusa.

[tcaciucmihai Find all posts View Profile Close tcaciucmihai]

Multumiri pentru prezentarea facuta insa sunt curios daca se poate trece la sistemul de pe 607 facelift avand in vedere ca ecranul color din generatia 2000-2004 este cam depasit cat si functiile acestuia.Eu am ecranul color insa as inlocui cu cel de pe facelift si as monta si unitatea cu cd player.

[alex55 Find all posts View Profile Close alex55]

Multumesc dinraa. M-ar bucura sa fie de folos la cat mai multe persoane

Ptr tcaciucmihai
Din ce am citit pe forumul peugeot din franta este foarte dificil daca nu imposibil ptr ca 607 phase 1 foloseste protocol de comunicare Van iar 607 phase 2 foloseste protocol de comunicare CAN. Si chiar daca este posibil nu merita. Mai bine o vindeti pe aceasta si luati una phase 2. Am gasit aici in franta cu 4000 euro cu aproximativ 250 000km

[tcaciucmihai Find all posts View Profile Close tcaciucmihai]

Multumesc Alex55 pentru informatii.Se pare ca voi ramane cu ecranul din dotare in cele din urma.De vandut nu prea mai am cum ca e inmatriculata inainte de 2007 si cu nenorocitii nostri de guvernanti trebuie platita taxa,cu toate ca atunci cand a fost adusa am platit 70 milioane taxa vamala.Probabil in cazul in care nu ma voi reorienta spre altceva caci am auzit ca cele facelift ar fi mai putin fiabile,deh trendul auto mondial,voi cauta un 607 facelift in stare cat mai buna pentru mine iar cel din dotare ii va ramane pe vecie sotiei.Oricum eu sunt marcat de preturile la care se vinde 607 avand in vedere ca este o masina super fiabila daca a fost intretinuta corespunzator si ce ofera aceasta masina pe 3 lei!!

[claw22cl Find all posts View Profile Close claw22cl]

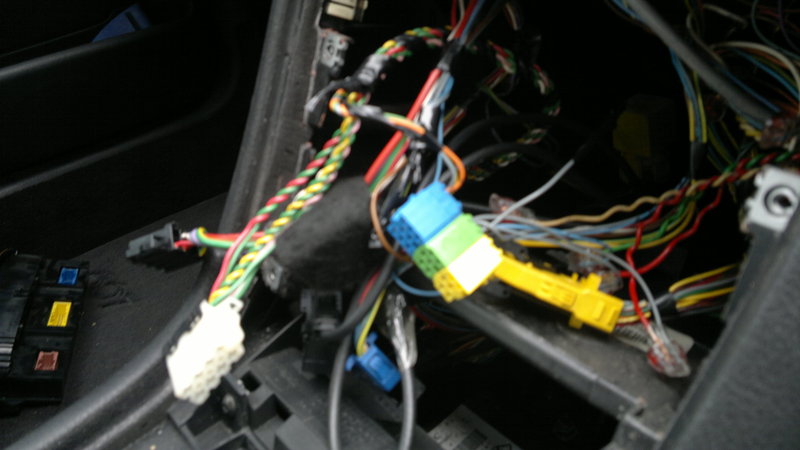

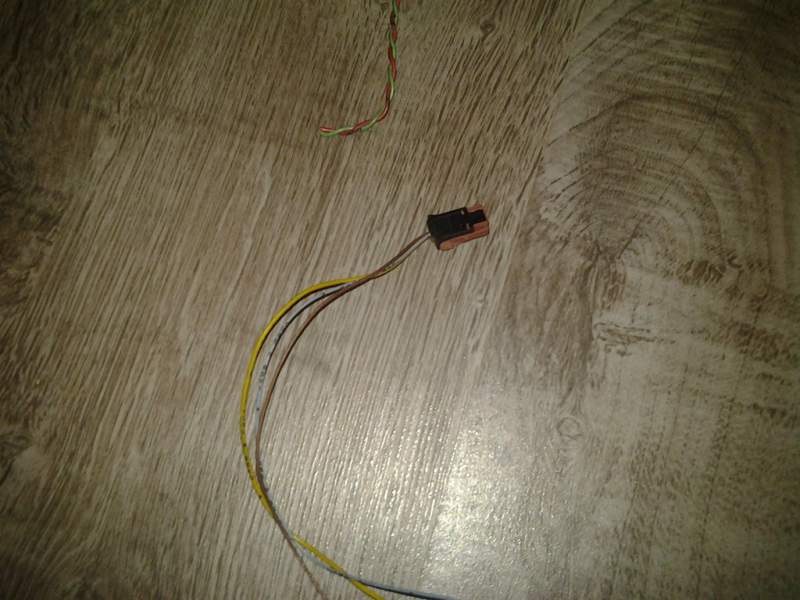

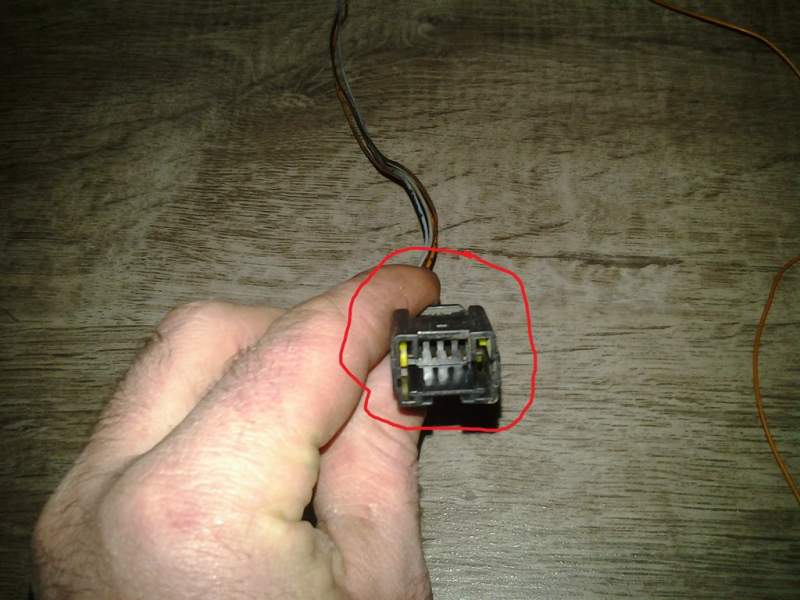

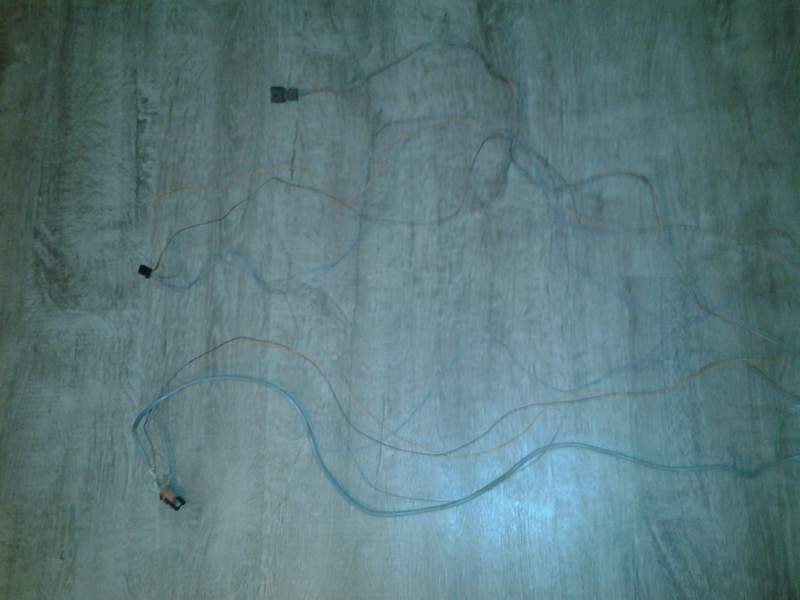

alex55 ma lamuresti si pe mine ce sa fac cu toate cablurile astea? RCA urile e clar, releele le alimentez.Cele incercuite cu rosu nu stiu ce sunt? Oare sunt de la telefon si casetofon???Cam astea din poze sunt toate firele ce le-am dat jos de pe masina.

[alex55 Find all posts View Profile Close alex55]

Imi pare rau dar nu pot deschide nici un atachment ca sa imi dau seama. Posteaza-le inca o data sau trimite-mi un pm

[claw22cl Find all posts View Profile Close claw22cl]

[Cristi_M. Find all posts View Profile Close Cristi_M.]

Nu se vad pozele! Cand postezi, nu le mai atasa in interiorul mesajului, mergi la "Go advanced" si "Manage attachments" si "le lipesti" acolo!

[claw22cl Find all posts View Profile Close claw22cl]

Acuma sper sa se vada....

[Intu Find all posts View Profile Close Intu]

Scuze de off-topic.Este foarte bine facut topicul si de aceea rog un moderator sa-l mute la sectiunea de "How To" dedicat de la 607.

[alex55 Find all posts View Profile Close alex55]

Ptr Intu
Este foarte buna ideea. De fapt de prima oara am vrut sa fac aceasta dar nu am reusit. De abia am reusit sa postez acolo unde am postat. asa incat daca o poate muta cineva unde trebuie este binevenit

ptr claw22cl

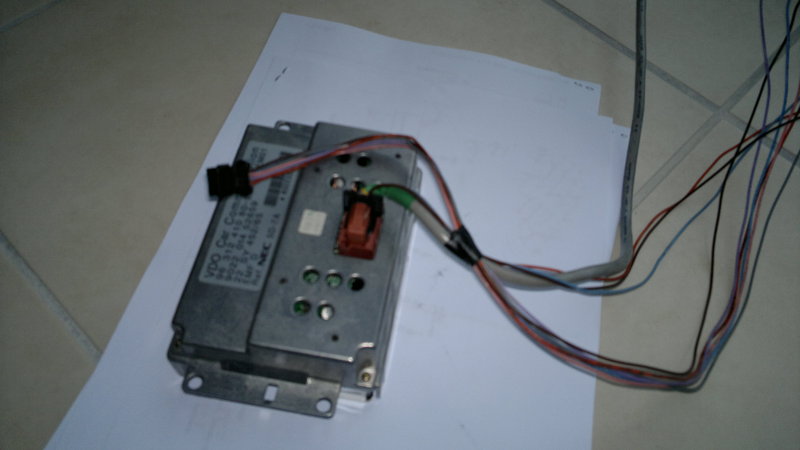

Scuze dar nu prea inteleg ce este cu transformatoarele. Eu am scos transformatoarele de pe o alta masina si ale mele se terminau cu 3 mufe. Una albastra (albastra parca, nu imi mai amintesc exact culoarea dar o sa verific) cu 8 pini intra in spate la casetofon in locul unei parti din mufa compusa din 3 parti care intra in spate la casetofon. Din acea mufa tata care intra in spate la casetofon compusa din 3 mufe prinse intre ele care fac un corp comun se scoate mufa cu pricina care ar trebui sa aiba aceeasi culoare cu cea de la transformatoarele de linie si se inlocuieste cu mufa de la transformatoarele de linie. Celellate 2 mufe de la trafurile de linie adica cea mica neagra si cea mica maro inta in calculatorul de imagine. Nu stiu de la ce ar putea sa fie mufa pe care ai incercuit-o cu rosu din poza. Te rog ataseaza o poza si din lateral sa ii vedem culoarea si forma. Dar trafurile de linie iti trebuiesc doar daca instalezi si gps ca sa taie sunetul de la radio sau cd atunci cand gps iti da instructiuni vocale pe unde trebuie sa mergi. Daca nu instalezi si gps teoretic nu ai nevoie de trafurile de linie.

Eu am pus si gps dar am o problema ca tot timpul cand il pornesc imi spune ca sunt intr-o zona necartografiata si nu merge cursorul pe harta sau nu imi schimba latitudinea si longitudinea. Doar prima oara cand ies dintr-un parking aflat la subsol sau cand resetez lectoul gps sau calculatorul de imagine imi ia coordonatele bine. Apoi nu le mai recalculeaza. Antena pare buna ptr ca atunci cand o scot prinde doar 1 satelit si cand o mufez prinde 3. Teoretic ar trebui sa fie de la lectorul de gps sau de la calculatorul de imagine ptr ca gps ar trebui sa isi citeasca pozitia la fiecare 30 de secunde si nu o face. ideea este ca nu stiu cine se ocupa de acest aspect: lectorul de gps sau calculatorul de imagine. Inca nu am gasit pe nimeni care sa aiba gps si ecran color pe masina si sa vrea sa ma ajute la modul ca sa ne intalnim, si sa schimb lectorul de gps cu al lui, apoi calculatorul de imagine si apoi antena ca sa vad daca este ceva defect sau doar o conexiune proasta. dar cum reusesc o sa anunt. Zilele urmatoare o sa postez si partea a doua cu montarea gps-ului. si o sa verific ce culoare are mufa de la trafurile de linie care intra in spate la casetofon. Sper ca te-a ajutat ceea ce ti-am scris. Succes si noroc in continuare

[claw22cl Find all posts View Profile Close claw22cl]

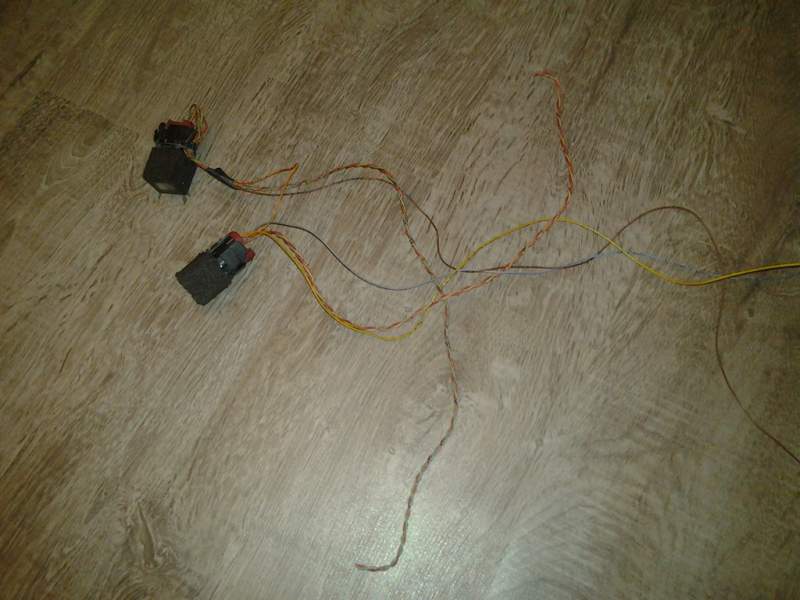

Cele 2 sunt transformatoarele de linie ca niste relee??? eu mai am si niste fire care le-am taiat care mergeau in instalatie undeva in tablou aproximativ 4 si o masa.
